L’essentiel en 30 secondes
Une centrale photovoltaïque transforme la lumière en électricité grâce aux panneaux (courant continu, DC). L’onduleur convertit ce courant en alternatif (AC) afin d’alimenter vos appareils. Vous consommez en priorité votre production solaire (autoconsommation). Le surplus peut être stocké en batterie ou injecté vers le réseau selon le régime applicable. Le tout est sécurisé par des coffrets de protections et piloté par un monitoring.
Les composants principaux d’une installation
1) Panneaux photovoltaïques (modules)
- Captent l’irradiation solaire et produisent du courant continu (DC).
- Fixés sur une structure (toiture, terrasse, ombrière parking).
- Leur rendement dépend de l’orientation, l’inclinaison, la température et l’ombrage.
2) Onduleur (ou micro-onduleurs)
- Convertit le DC en courant alternatif (AC) compatible avec votre installation électrique.
- Assure le MPPT (suivi du point de puissance max) pour optimiser la production.
- Peut gérer la limitation de puissance, le pilotage et la sécurité réseau.
3) Protections & raccordement
- Coffret DC : parafoudre, sectionneur, fusibles côté panneaux.
- Coffret AC : disjoncteurs, parafoudre, relais de découplage si requis.
- Mise à la terre et câblage certifiés.
- Raccordement au tableau général (maison/entreprise) via un schéma validé.
4) Batterie (optionnelle)
- Stocke une partie de l’énergie pour l’utiliser plus tard (soir/nuit, micro-coupures).
- Onduleur hybride ou chargeur-onduleur spécifique selon architecture.
5) Monitoring (supervision)
- Application/web pour suivre production, autoconsommation, alertes.
- Indispensable pour détecter tôt les baisses de performance.
Le parcours de l’électricité : pas à pas
- Conversion lumière → électricité (DC)
Les cellules solaires génèrent un courant continu proportionnel à l’irradiation. - Optimisation (MPPT)
L’onduleur recherche en continu le point de puissance max pour maximiser les kWh produits. - Conversion DC → AC
L’onduleur délivre un courant alternatif synchronisé au réseau interne du bâtiment. - Autoconsommation prioritaire
Vos appareils prélèvent d’abord l’énergie PV instantanée (réfrigérateur, clim, machines en journée…). - Gestion du surplus
- Sans batterie : excédent potentiellement injecté vers le réseau (selon régime et compteur).
- Avec batterie : le surplus charge la batterie ; en soirée/nuit, la batterie fournit l’énergie.
- Sécurité & supervision
Protections AC/DC + monitoring (kWh produits, conso, état système, alertes).
Exemple d’une journée type (maison)
Architecture | Description | Avantages | Points d’attention |

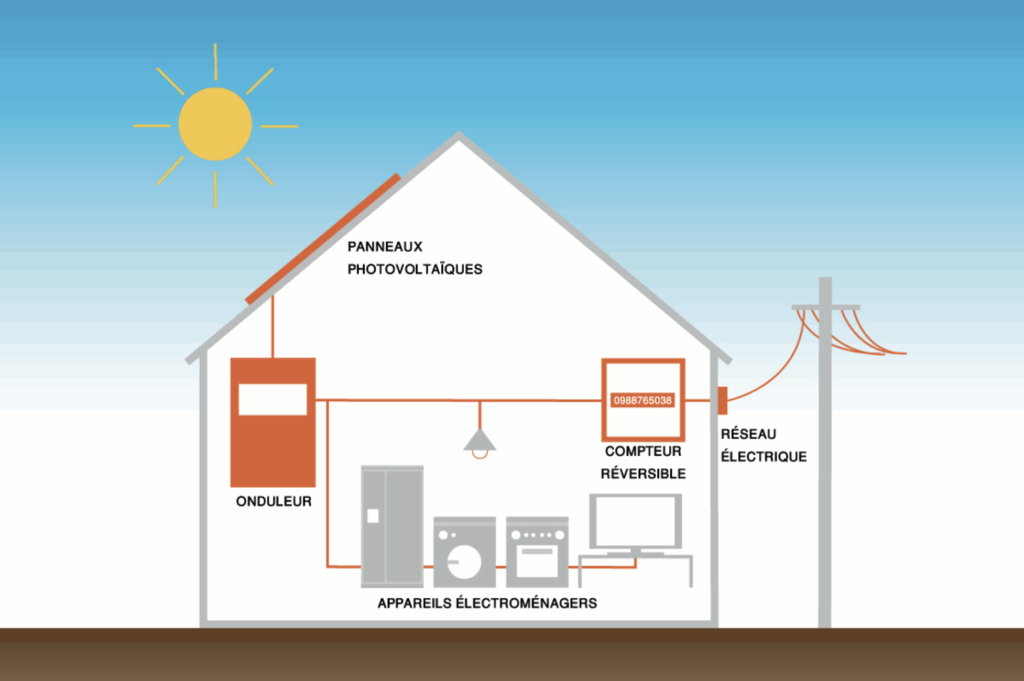

On-grid (sans batterie) | Onduleur relié au tableau & réseau | Simple, performant, coût optimisé | Production consommée en journée ; dépend du réseau |
Hybride (avec batterie) | Onduleur hybride + batterie | Autonomie partielle, lissage conso | Surcoût batterie ; dimensionnement fin nécessaire |
Off-grid (site isolé) | Onduleur + batterie, sans raccordement reseau | Autonomie complète, idéal zones non raccordées | Coût plus élevé ; besoin de bonne gestion énergétique |
Exemple d’une journée type (maison)
- Matin : montée progressive de la production ; lancement programmée du lave-linge.
- Midi–après-midi : pic solaire ; autoconsommation forte (clim, cuisson, chauffe-eau si électrique).
- Soir : baisse de production ; sans batterie, l’énergie vient du réseau ; avec batterie, décharge pour couvrir une partie des besoins.
Astuce : déplacer une partie des usages en journée (lave-vaisselle, ballon, charge VE) augmente le taux d’autoconsommation donc améliore le ROI.
Ce qui influence la performance
- Orientation & inclinaison (calepinage optimisé).
- Ombrages (murets, arbres, antennes) — à éviter ou gérer (optimiseurs/micro-onduleurs).
- Température : plus il fait chaud, plus la puissance instantanée peut baisser → ventilation arrière et choix de modules au bon coefficient de température.
- Propreté : poussière/sable → nettoyage périodique.
- Câblage & protections : sections adaptées, parafoudres, mise à la terre.
- Qualité de pose : structure certifiée, ancrages, étanchéité.
Sécurité & conformité (indispensable)
- DC : sectionneur, fusibles, parafoudre DC, câbles solaires UV-résistants.
- AC : disjoncteurs dédiés, parafoudre AC, relais de découplage si requis.
- Terre & liaisons équipotentielles : continuité contrôlée.
- Signalisation & consignation : étiquettes, plans, procédures d’intervention.
- Essais de mise en service : tests d’isolement, mesures, vérif. sens de phase (AC), relevés initiaux.
Monitoring : quoi suivre au quotidien
- Production (kWh/jour, mois, année).
- Taux d’autoconsommation (%) : part de votre conso couverte par le PV instantané.
- Puissance instantanée (kW) vs courbe de charge (si disponible).
- Alertes (arrêt onduleur, chute anormale d’un string).
- Performance Ratio (PR) / Specific Yield (kWh/kWc/an) pour les pros.
Entretien : simple, mais réel
- Nettoyage panneaux 1–3 fois/an (selon poussière/sable/bord de mer).
- Inspection visuelle : structures, câbles, connecteurs, boîtiers.
- Contrôles électriques annuels recommandés (serrages, parafoudres, tests).
- Mises à jour firmware onduleur, vérif. monitoring.
Mini-glossaire
- kWc : puissance crête des panneaux (conditions standard).
- kWh : énergie produite/consommée.
- DC/AC : courant continu / courant alternatif.
- MPPT : optimisation du point de puissance max.
- Autoconsommation : consommation immédiate de votre production PV.
- Injection : surplus envoyé vers le réseau (si applicable).
- On-grid / Hybride : sans / avec batterie.
FAQ — Fonctionnement solaire
Faut-il une batterie pour que ça marche ?
Et s’il y a une coupure de courant ?
Puis-je démarrer petit et agrandir plus tard ?
Les panneaux chauffent-ils beaucoup le toit ?
Le système nécessite-t-il Internet ?
Conclusion
Bien dimensionnée et correctement posée, une centrale PV est fiable, simple à exploiter et rentable sur 25– 30 ans.
La clé : une étude sérieuse, des protections conformes, un calepinage sans ombrages, et un monitoring actif.
